点击图片查看原图我们所生产的部件和系统应用实例： 汽车工业，飞机制造业，建筑材料业，包装机械，传送带设备，木业，造纸业，钢铁和玻璃工业，通用机械制造，特种工程等。
WINKEL法兰盘详细介绍：

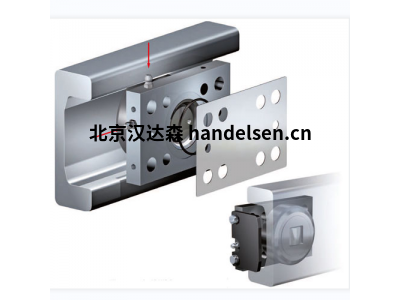

1、用于 WINKEL 轴承和径向轴承的矩形法兰板
优点：
WINKEL 法兰板与 WINKEL 轴承相结合，适用于结构和导向型材之间的螺纹连接。
所有法兰盘均采用 WINKEL-Bearings 焊接，带 DS 型垫圈轴向调节 所有法兰盘均采用防腐蚀材料：S235 JR
型号：
AP A
AP S
AP 1
AP 2
AP 3.1
AP 4
| 曹雪莉 QQ：2850590587 手机： 15711496495 电话：010-64714988-213 传真：010-64714988-668 邮件：tk5@handelsen.cn |
 |
 |
AP 6
技术细节 AP S：
A B C D E Ø F G Ø H h t Weight kg Washer t=0.5 mm Washer t=1.0 mm
90 50 30 40 70 8,5 M8 30 10 0,25 DS-S-0,5 DS-S-1,0
技术细节 AP A：
A B C D E Ø F G Ø H h t Weight kg Washer t=0.5 mm Washer t=1.0 mm
65 45 30 30 50 6,5 M6 15 10 0,10 DS-A-0,5 DS-A-1,0
2、WINKEL 轴承和向心轴承用方形法兰盘的优点
WINKEL 法兰板与 WINKEL 轴承相结合，适用于结构和导向型材之间的螺纹连接。
所有法兰盘均采用 WINKEL-Bearings 焊接，带 DS 型垫圈轴向调节 所有法兰盘均为防腐蚀型
材质：S235 JR
法兰盘 | AP 0-Q | 商品编号 212.200.010
法兰盘 | AP 1-Q | 商品编号 212.200.011
法兰盘 | AP 2-Q | 商品编号 212.200.012
法兰盘 | AP 3-Q | 商品编号 212.006.000
法兰盘 | AP 4-Q | 商品编号 212.200.014
法兰盘 | AP 6-Q | 商品编号 212.200.016
法兰盘 | AP SQ | 212.200.102
法兰盘 | AP AQ | 212.200.101
3、用于 WINKEL 轴承和向心轴承的矩形法兰盘，可从正面进行润滑
优点
长方形法兰盘，带有从正面润滑的通道，用于 WINKEL 轴承和径向轴承
WINKEL 法兰板与 WINKEL 轴承相结合，适用于结构和导向型材之间的螺纹连接。
所有法兰盘都与 WINKEL-Bearings 焊接在一起
法兰盘 | AP 0-LUB | 商品编号 212.003.003
法兰盘 | AP 1-LUB | 商品编号 212.004.003
法兰盘 | AP 2-LUB | 商品编号 212.510.002
法兰盘 | AP 3.1-LUB | 商品编号 212.006.004
法兰盘 | AP 4-LUB | 商品编号 212.007.004
法兰盘 | AP 6-LUB | 商品编号 212.008.009
4、用于 Jumbo WINKEL 轴承的方形法兰板
优势
WINKEL 法兰板与 WINKEL 轴承相结合，适用于结构和导向型材之间的螺纹连接。
所有法兰盘均采用 WINKEL-Bearings 焊接，带 DS 型垫圈轴向调节 所有法兰盘均采用防腐蚀材料：S235 JR
5、INOX 法兰盘的优势
WINKEL 法兰板与 WINKEL 轴承相结合，适用于结构和导向型材之间的螺纹连接。
